Совет 1 – Определитесь с конструктивным исполнением
С точки зрения конструкции газовые, жидкотопливные и комбинированные горелки делятся на две большие группы:
- моноблочные – горелочные устройства, оборудованные встроенными вентиляторами
- двухблочные – модели, в которых вентилятор, нагнетающий воздух, вынесен в отдельный конструктивный блок

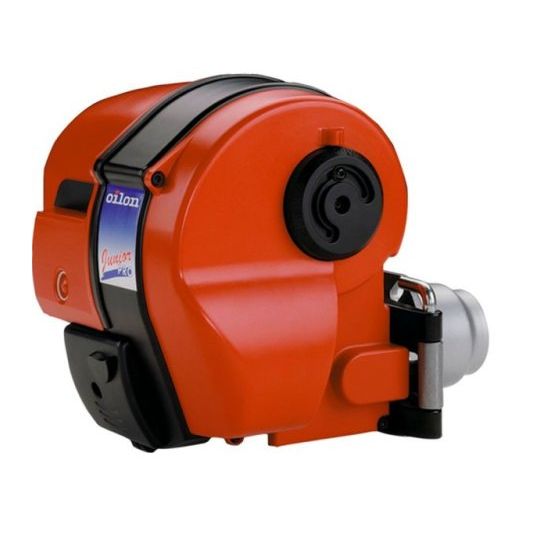

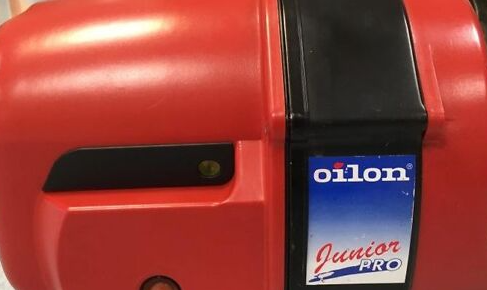

Моноблочное исполнение упрощает и сокращает сроки монтажа горелки, предоставляет дополнительную экономию собственнику за счет исключения прокладки воздуховодов. Поэтому с практической, экономической и эксплуатационной точек зрения модели с встроенным вентилятором предпочтительны. Относительный недостаток такого решения – меньший рабочий диапазон. Например, дизельная горелка Oilon Junior Pro LJ 45 рассчитана на мощность 36–57 кВт, а более мощная газовая модель Oilon GP-150 M предназначена для нагрузок 450–2700 кВт.
До недавнего времени тепловая мощность моноблочных горелочных устройств не превышала 10 МВт. На сегодня компания Oilon предложила самое мощное оборудование этого типа с рабочими параметрами до 13,3 МВт. Это прогрессивные решения, не имеющие аналогов в мире. Двухступенчатые горелки работают на природном газе и дизельном топливе, они малошумны и экономичны в энергопотреблении.
Устройства в двухблочном исполнении – прерогатива промышленных предприятий с высокими потребностями в теплогенерации. При раздельной компоновке, вентилятор может располагаться не просто обособленно от основного блока, но даже в смежном помещении. Решения Oilon в этой группе (горелки Duoblock) охватывают мощности 0,5–90 МВт.
Совет 2 – Обратите внимание на экологичность
Выбросы оксида азота (NOx) контролируют во время сертификации горелок. Это вредные, токсичные вещества, которые формируются при сгорании разных видов топлива, путем высокотемпературной реакции азота с кислородом. Несмотря на существование предельно допустимого уровня выбросов, некоторые горелочные устройства разработаны из условия еще более строгих требований, поэтому выделяются ультранизкими показателями.
Наглядным примером передовых достижений могут служить газовые горелки Oilon, многие из которых при соответствующем оснащении относятся к четвертому экологическому классу. При максимально допустимых выбросах NOx, равных 80 мг/кВтч (3 класс, второе семейство горючих газов, группы H, E и L) и 140 мг/кВтч (3 класс, третье семейство газов) горелки финского производителя обеспечивают показатели до 60 и 110 мг/кВтч, соответственно.
Высокая экологичность горелочных устройств Oilon достигается новейшей технологией ступенчатой подачи газового топлива и воздуха в огневую голову. Кроме этого, компания использует инновационный метод рециркуляции дымовых газов (FGR), благодаря чему уменьшаются пиковые температуры пламени и снижается скорость реакции в процессе горения. Минимальными выбросами характеризуются модели, оснащенные горелочной головой LN60/LN30 или регулятором FGR. Система рециркуляции газов – опциональная позиция, которая доступна как для новых горелок бренда, так и уже работающих в рамках модернизации.
Совет 3 – Учитывайте функциональность автоматики
Современные дизельные, газовые и комбинированные горелки отличаются высоким уровнем автоматизации. Даже модели для малых бытовых котлов оснащены функцией автоматического розжига, регулирования мощности (при ступенчатом или модуляционном способе управления), отключения в случае сбоев в работе. Тем не менее автоматика горелочных устройств может предусматривать расширенный функционал для оптимизации управления и увеличения КПД, а также для коммуникации с внешними системами. Это позволяет дистанционно контролировать работу оборудования и проводить его диагностику.
Электронная система WiseDrive, разработанная компанией Oilon, – наиболее продвинутое решение для автоматического управления горелкой. Она предусматривает раздельный привод регулирующих клапанов и воздушных заслонок, обеспечивает эффективность горения и значительное снижение выбросов за счет электронной регулировки соотношения «топливо-воздух». Кроме того, система WiseDrive отслеживает функции мониторинга и безопасной работы горелки. В зависимости от исполнения, система управления включает разные контрольные блоки, поддерживает или нет регулирование О2 и СО, оснащается преобразователем частоты (VSD), символьным или текстовым дисплеем, управляет регулятором FGR.
Совет 4 – Придерживайтесь алгоритма выбора горелки
Чтобы правильно подобрать горелку, нужно придерживаться следующего порядка действий:
- собрать технические данные о котельной установке и системе – тепловая мощность, КПД, вид топлива, противодавление топочной камеры, входное давление на горелку и способ изменения топливоподачи
- выполнить расчет тепловой мощности горелочного устройства – для этого мощность агрегата делят на его КПД
- определить требуемый расход газового/жидкого топлива – параметр рассчитывают, путем умножения найденной мощности горелки на 3,6 и последующего деления на теплотворную способность газового/жидкого топлива
- выбрать модель с учетом рабочего диапазона горелки, обозначенного на графике с данными мощности и противодавления топки
Помимо этого, необходимо проверить габаритные и монтажные размеры горелки, длину огневой головы и факела, пользуясь соответствующей таблицей производителя. Крайне важно, чтобы пламя не касалось противоположной стенки топочной камеры. В противном случае это приведет к быстрому выходу из строя котла или другой теплогенерирующей установки. При подборе дизельной горелки с модуляционным принципом управления и без деаэратора, нужно принять во внимание, что мощность топливного насоса на подаче должна превышать мощность распылительного насосного устройства на 15 %.
